FICHE TECHNIQUE

DESCRIPTION

La fermeture rapide d’une vanne, d’un clapet, l’arrêt d’une pompe, crée une
variation importante de la vitesse du fluide ce qui provoque un choc de
pression appelé « coup de bélier »
Ce phénomène s’accompagne de bruit et de fortes sollicitations des
équipements qui peuvent être endommagé avec le temps

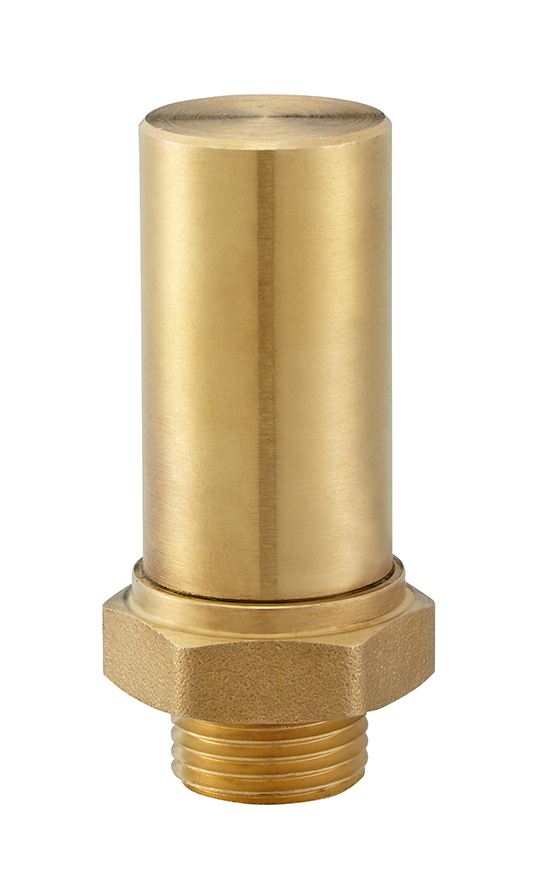

La pose d’un antibélier agit comme un amortisseur et absorbe le pic de
pression et les nuisances disparaissent sur les réseaux de distribution d’eau
sanitaire ou chauffage

Caractéristiques techniques

• Corps CW617N*
• Joint EPDM
• Ressort Inox
• Finition Brut
• Pression nominal 10 bars
• Précontrainte ressort 4 bars
• Température maximal 85°C
• Absorption des chocs Jusque 20 bars
• Sens de montage Horizontal ou vertical
• Certification ACS

Recommandations

Bien vérifier l’adéquation entre le matériel et les conditions de service, en particulier la qualité du tube PE utilisé (fluide, pression,
T°C…) Vérifier que le matériel installé soit conforme aux différentes normes en vigueur, placer l’anti bélier si possible au plus près de la zone sujette aux coups de bélier. Pour l’étanchéité de l’assemblage, il est indispensable d’utiliser des produits compatibles avec les exigences de l’A.C.S. Utiliser les 6 pans et plats de serrage (les clés à griffes sont à proscrire)
